1. 概述

DN-K4000N型可燃氣體報警控制器，是一款功能實用、操作方便的可燃氣體報警控制器,可與我公司的DN-T4000AS，DN-T4000A，DN-T4000AS/Y，可燃氣體探測器配套組成工業用可燃氣體報警系統。
DN-K4000N型為非防爆產品，安裝在非防爆場合，采用壁掛式安裝。
特點：
l 液晶顯示，全中文菜單操作；
l 單回路2總線通訊，信號無極性設計，具有自動保護功能，系統抗干擾能力強，布線經濟，安裝方便；
l 自動故障檢測，能準確指示故障部位及類型；
l 可自動檢索探測器類型和報警點，實現%LEL/PPM/%VOL多類型探測器在同一系統監控，無需設置；
l 內置數據存儲，能記錄20條報警信息、20開關機時間信息，信息掉電不丟失；
l RS485總線通訊接口（選配，標準Modbus/RTU協議），能實現與上位機控制系統聯網，實現異地監控，大大提高可監控的及時性、準確性。
l 內置2組繼電器觸點信號輸出，可聯動控制排風扇或電磁閥等設備。聯動信號可手動、自動輸出。

本產品的設計、制造及檢驗均遵循以下國家標準：
GB16808-2008《可燃氣體報警控制器》

2. 主要技術指標

安裝方式：非防爆場合的壁掛式安裝
工作電壓：主電：AC220V±15%,50Hz±1%
備電：3.7VDC/2200mAh
功    耗：≤10W
工作溫度： -20℃～+55℃
工作濕度： ≤93%RH
容    量：≤3
信號傳輸：M-Bus兩總線
連接線纜：≥RVS 2*2.5mm²(雙絞線)
信號傳輸距離：≤800m
報警聲音：≥75dB
報警方式：聲、光報警；
聲音報警：分故障報警，濃度報警兩種不同的聲音;
光報警：通過LED發光二極管顯示出系統狀態（報警、故障）、電源狀態（主電故障、備電故障、充電故障）
聯動輸出：兩組繼電器輸出（容量：5A/250VAC或5A/30VDC）其中聯動1默認為常保持無源開關量，聯動2默認為脈沖無源開關量(左邊繼電器為聯動1,右邊繼電器為聯動2)。
上位通訊接口：RS485總線通訊接口（支持Modbus協議）
故障代碼：“E1”  當前地址探測器傳感器故障
          “E2”  當前地址探測器通訊故障
          “E8”  連接探測器的回路短路
外形尺寸：210mm×150mm×50mm

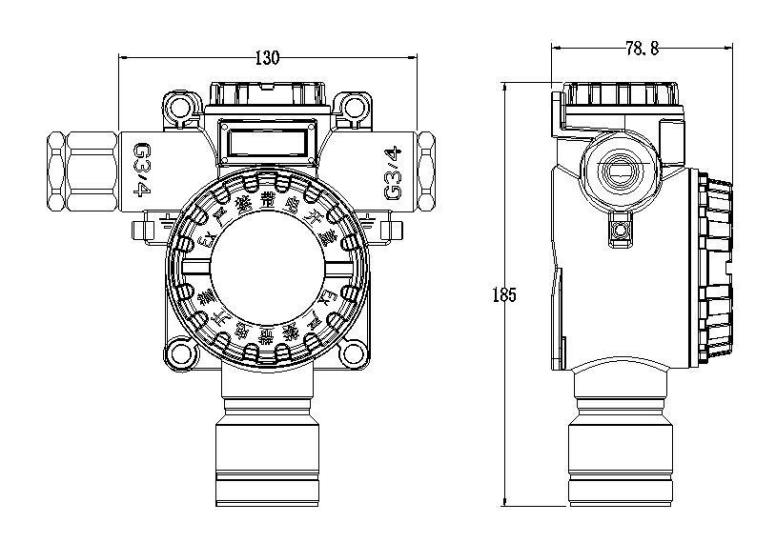

DN-T4000A型氣體報警探測器

產品概述
DN-T4000A型測量范圍為0～100%LEL的點型可燃氣體探測器，能夠?qū)I(yè)環境下爆炸下限范圍內的可燃氣體進行連續監測，并將氣體濃度及系統信息轉變?yōu)閿?shù)字信號，然后傳輸給氣體報警控制器系統，進行識別、顯示及處理。
探測器采用先進的傳感器，性能穩定，靈敏度高；
抗中毒性好，抗干擾能力強；
體積小、功耗小、節能；
可通過配接的控制器對其進行校零和標定。

本產品設計、制造、檢定遵守以下國家標準、檢定規程：
GB15322.1-2003 《可燃氣體探測器測量范圍為0～100%LEL的點型可燃氣體探測器》
JJG693-2011 《可燃氣體檢測報警器計量檢定規程》

技術參數

工作電壓	DC36V±15%	通訊方式	M-BUS
檢測氣體	甲烷等可燃氣體	檢測原理	催化燃燒式
采樣方式	自由擴散式	顯示方式	無
誤差	±3% LEL	精度	1% LEL
測量范圍	（0～100）%LEL
報警點	25%LEL
報警方式	聲光報警（選配）
報警輸出	無源觸點輸出（選配）
響應時間	≤30s
防爆等級	EX d II C T6
工作環境	溫度： -40℃～70℃；濕度：≤93%RH無結霜
安裝方式	固定支架、管裝、貼壁
安裝螺紋	G3/4"
可配套的控制器	DN-K4000
